Das Labor stellt sich vor

Die Energiewende zu einer CO2-neutralen Wirtschaftsweise bringt spannende Fragestellungen zur Speicherung der erneuerbaren Energien mit. Eine Möglichkeit ist die Nutzung von grünem Wasserstoff, der mittels Elektrolyse- und Brennstoffzellen umgesetzt wird. Die Effizienz und die Kosten der elektrochemischen Energiewandlung mit Wasserstoff sind allerdings noch verbesserungswürdig.

Um Lösungen für diese Herausforderung zu entwickeln, wurde am Fachbereich 2 der Frankfurt University of Applied Sciences das Labor für Brennstoffzellentechnik aufgebaut. Ein Team, das sich aus mehreren studentischen Hilfskräften, im Rahmen von Studienarbeiten tätigen Studierenden, einem Wissenschaftlichen Mitarbeiter und Prof. Dr.-Ing Enno Wagner zusammensetzt, erforscht nun die wichtige und zukunftweisende Elektrolyse- und Brennstoffzellen-Technologie und bringt sie in unterschiedlichen Projekten zur Anwendung.

Unser Labor im Überblick

Für Forschungsarbeiten stehen mittlerweile ein umfangreiches verfahrenstechnisches Equipment mit verschiedensten Messtechniken und modernste wissenschaftliche Analysemethoden zur Verfügung.

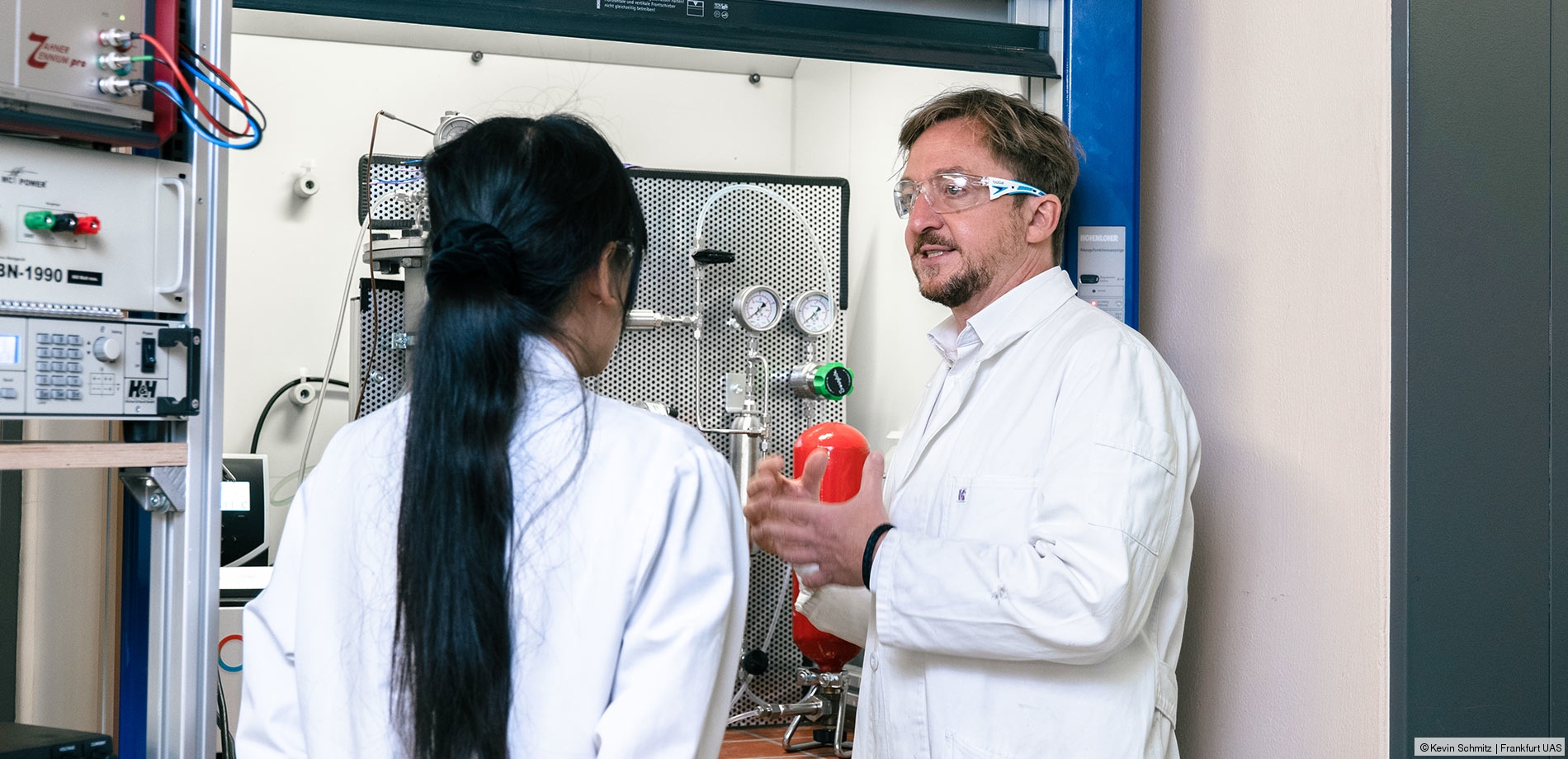

Erzeugungsanlage für (grünen) Wasserstoff

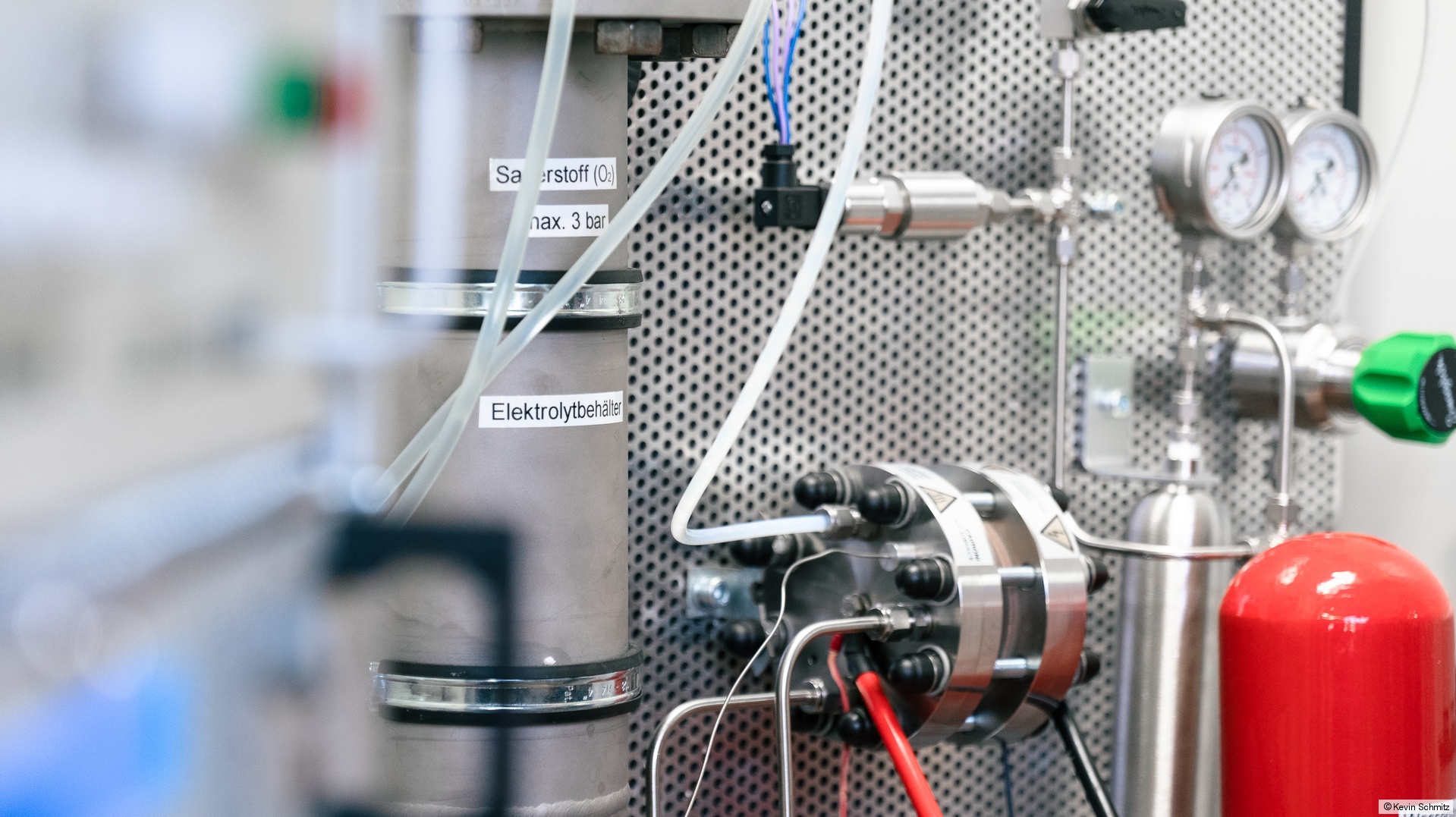

Herzstück des Labors ist die Erzeugungsanlage für Wasserstoff, mit der (bei Verwendung von erneuerbarem Strom) grüner Wasserstoff produziert werden kann. Als wesentliche Komponente kommt ein Druck-Elektrolyseur mit einer Polymer-Electrolyte-Membrane (PEM) zum Einsatz, mit der reinstes Wasser in Wasserstoff und Sauerstoff aufgespalten wird. Das Wasser wird in einem Behälter bevorratet und mit einer Pumpe durch den Elektrolyseur gepumpt. Ein Ionenaustauscher stellt die Wasserqualität sicher. Der produzierte Sauerstoff kann in dem Behälter mit einem Gasdruck von bis zu 4 bar vorgehalten und für Brennstoffzellen-Versuche zur Verfügung gestellt werden. Der Wasserstoff gelangt zunächst über einen Wasserabscheider und dann in einen Druckbehälter. Es besteht eine Vorrichtung zum direkten Befüllen von Druckgasflaschen mit bis zu 50 bar. Über einen Druckminderer kann der Wasserstoff zu Brennstoffzellen-Versuchen geleitet werden. Die gesamte Anlage ist mit Druck- und Temperatursensoren sowie mit Strom- und Spannungsmessungen ausgestattet und kann mit einer in LabView programmierten Benutzeroberfläche und einem PC gesteuert werden. Ein automatisierte Messwertaufzeichnung ist hiermit ebenfalls gegeben.



Alkalische Druckelektrolyse (AEL)

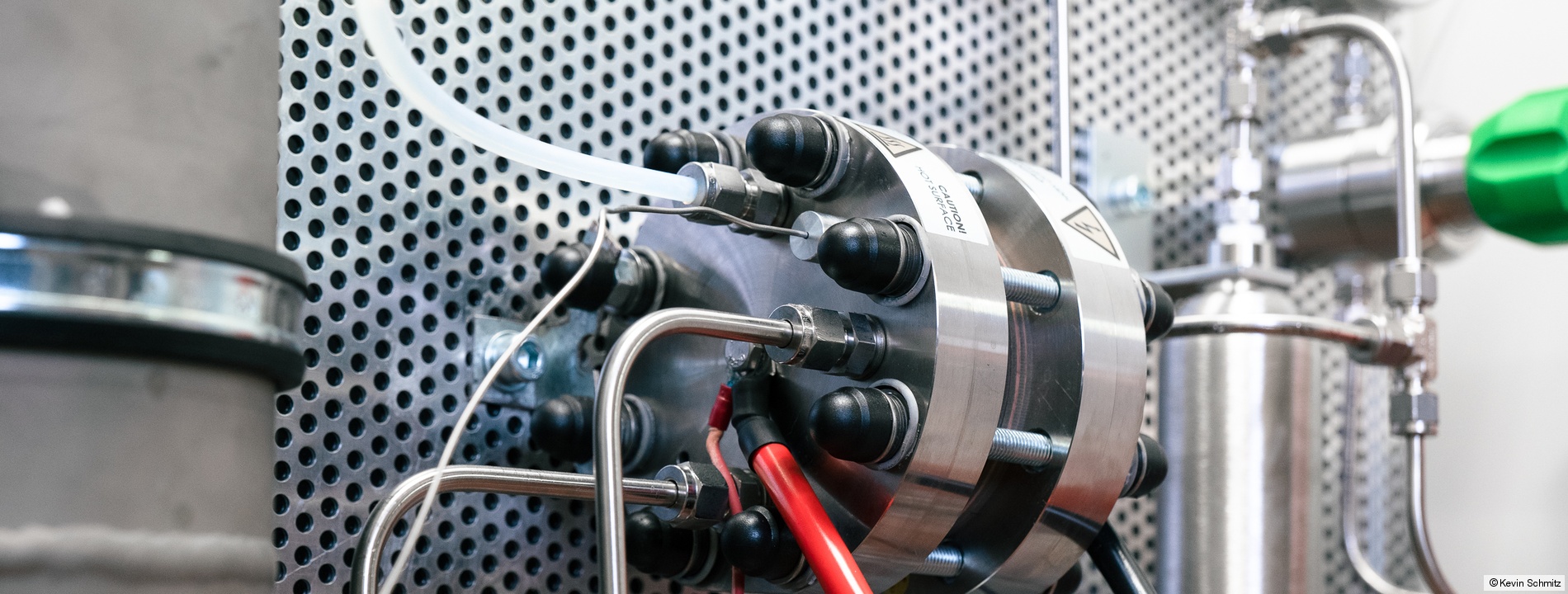

Aktueller Forschungsgegenstand ist ein alkalischer Druckelektrolyseur (AEL) für die Charakterisierung von Elektroden und Membranen. Hierzu wird in einem Druckbehälter Kalilauge (KOH) als flüssiger Elektrolyt bevorratet, die über ein Badthermostat mit Thermal-Öl auf bis zu 120°C aufgeheizt werden kann. Eine leistungsstarke drehzahlvariable Pumpe befördert die Lauge in den Elektrolyseur. Eine Vielzahl von Temperatursensoren überwachen den Elektrolytkreislauf. In der Elektrolysezelle werden Gasdiffusionselektroden mit feinporigen Druckplatten auf ionenleitende alkalische Membrane gepresst. Aktuell kann Wasserstoffgas mit einem Druck von bis zu 30 bar erzeugt werden. Die Forschungsarbeiten finden im Rahmen einer Doktorarbeit statt. Bei kleinen und mittleren Stromdichten konnten bereits deutlich verbesserte Wirkungsgrade gegenüber der konventionellen PEM-Technologie erzielt werden.



Reversible alkalische Brennstoffzelle (AFC)

Eine Besonderheit des Labors ist eine reversible alkalische Brennstoffzelle (AFC), bei der flüssiger Elektrolyt (KOH) in einen schmalen Spalt zwischen die Elektroden gepumpt wird. Auf diese Weise ist es möglich, innerhalb von Sekunden zwischen Elektrolyse- und Brennstoffzellenmodus hin und her zu schalten. Mit der Verwendung von Gasdiffusionselektroden (GDE) lassen sich sehr hohe aktive Oberflächen erzeugen. Bei kleinen und mittleren Stromdichten konnten Speicherwirkungsgrade von bis zu 70 Prozent erzielt werden (im Vergleich zu rund 40 Prozent mit der PEM-Technologie).



Impedanzspektroskopie

Für die wissenschaftliche Charakterisierung von Elektroden und ionenleitenden Membrane steht ein hochwertiges Messgerät zur Aufnahme von Impedanzspektren zur Verfügung. Hierbei wird in einem breiten Frequenzband der Wechselstromwiderstand (Impedanz) der elektrochemischen Zellen aufgenommen. Die Darstellung von Amplitude und Phase über der Frequenz erlauben tiefgehende Interpretationen über den Membranwiderstand und die Aktivität der Elektroden.



Zyklo-Voltametrie

Ein weiteres hochwertiges Gerät repräsentiert eine Kombination aus Gleichstromquelle und elektronischer Last, sodass elektrochemische Zellen in vier Quadranten strom- oder spannungsgeführt belastet werden können. Mit einer speziellen Programmsteuerung können auf diese Weise die Katalysatoren in den Elektroden analysiert und aktiviert werden.



Raster-Elektronen-Mikroskopie (REM)

Für die Untersuchung von hochporösen Elektrodenstrukturen oder Katalysatorpartikeln im Sub-Mikrometerbereich steht den Forschern ein Raster-Elektronen-Mikroskop (REM) zur Verfügung.

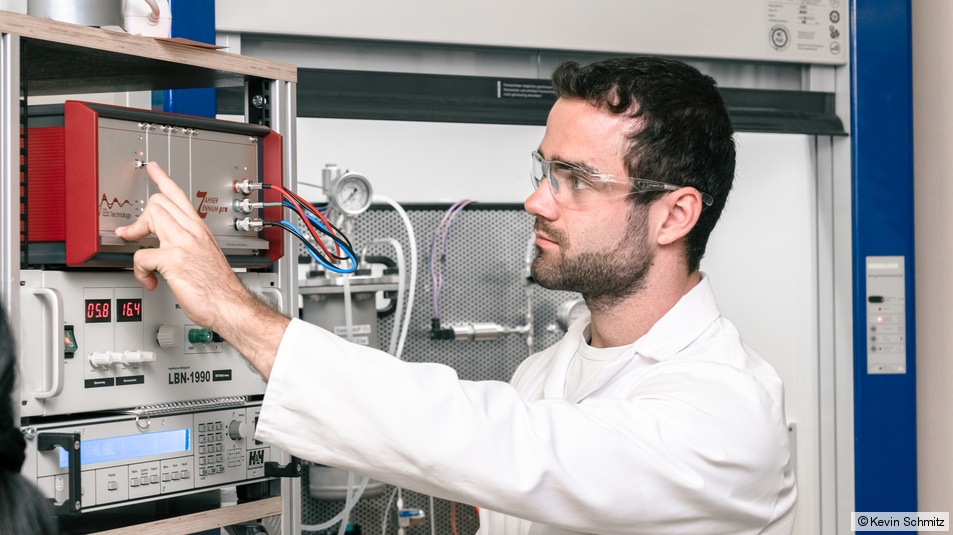

Impedanzmessgerät

  • Bestimmung des Wechselstromwiderstandes in Abhängigkeit von der Frequenz und des Wechselstroms

Elektronische Last

  • Prüfen von Batterien, Energiespeichern und Stromversorgungen

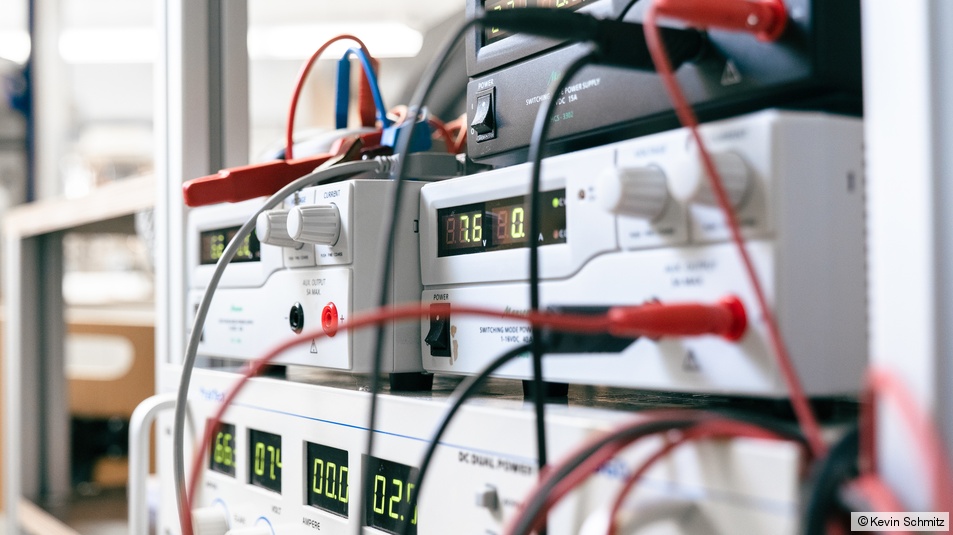

Netzgeräte

  • Regelbares 900 W-Netzteil
  • Programmierbare Schaltnetzgeräte
  • Stabilisiertes Doppel-Netzteil

Laborrechner

  • Selbsterstellte Labview-Prüfsoftware

Druckspeicher

  • Elektrolytbehälter, max. 3 bar
  • Wasserstoffbehälter, max. 45 bar
  • Wasserstoffbehälter, max. 300 bar

Druckelektrolyseur

  • Maximaler Wasserstoffdruck 40 bar

Weitere Geräte

  • Temperatursensoren
  • Drucksensoren
  • Wasserstoffsensoren
  • Manometer
  • Magnetventile
  • Druckregler
  • Heizelektroden

Sie sind in einem Unternehmen oder einer Institution tätig und würden gerne mit uns kooperieren?

Sie studieren an der Frankfurt UAS und interessieren sich für eine Studien- oder Abschlussarbeit?

Sprechen Sie uns gerne an!

Aktuelle Forschung

Das Labor für Brennstoffzellentechnik beschäftigt sich mit der Forschungsfrage, ob Wasserstoff auch in kleinen smarten Geräten in Privathaushalten sinnvoll zum Einsatz kommen kann. Eine deutliche Steigerung des Wirkungsgrades der elektrochemischen Energiewandlung steht hierbei im Vordergrund. Auch die konsequente Betrachtung der Energiewertigkeit und die Frage nach dem Zweck der Energienutzung werden fokussiert. Denn nur mit flexiblen, hocheffizenten und intelligent gesteuerten Systemen aus verschiedenartigen Energiespeichern wird man künftig dem tages- und jahreszeitlich stark schwankenden Stromangebot aus Wind- und Fotovoltaikanlagen begegnen können.

Wasserstoff als Lösung für die Energiewende?

Wasserstoff wird gegenwärtig – nicht nur in der Politik – eine Schlüsselrolle für die Energiewende zugeschrieben. Das vom Weltklimarat IPCC ausgegebene Ziel, die globale Erwärmung auf 1,5 Grad Celsius zu begrenzen, kann nur erreicht werden, indem die weltweiten Kohlendioxidemissionen bis zum Jahr 2030 halbiert werden und bis spätestens 2050 eine globale CO2-Neutralität erreicht ist. Ist Wasserstoff als Alternative zu fossilen Energieträgern das Element der Zukunft?

Eine Antwort auf diese spannende Fragen finden Sie im folgenden Artikel von Prof. Dr. Enno Wagner.

Smartes Tankgerät für Wasserstoff

Seit 2020 wird an der Frankfurt University of Applied Sciences (Frankfurt UAS) an einem smarten Tankgerät für Wasserstoff gearbeitet. Die Forschung wird durch das Förderprogramm "Forschung für die Praxis" (HMWK – Forschungskampagne der Hessischen Hochschulen für angewandte Wissenschaften) unterstützt.

Das Forschungsvorhaben untersucht die Möglichkeit, die Wasserstoffproduktion für Heimanwendungen attraktiv zu gestalten. Dabei wird mittels Elektrolyse Wasser in die Hauptbestandteile Wasserstoff und Sauerstoff zerlegt. Die Speicherung des Wasserstoffs erfolgt in handelsüblichen Gasflaschen – jedoch ohne den Einsatz von lauten und teuren Industriekompressoren. Stattdessen werden hochinnovative, leise und wartungsarme elektrochemische Verdichter zur Anwendung gebracht, die aktueller Forschungsgegenstand sind.

Nähere Informationen zu dem Projekt finden Sie im Forschungsportal der Frankfurt UAS.

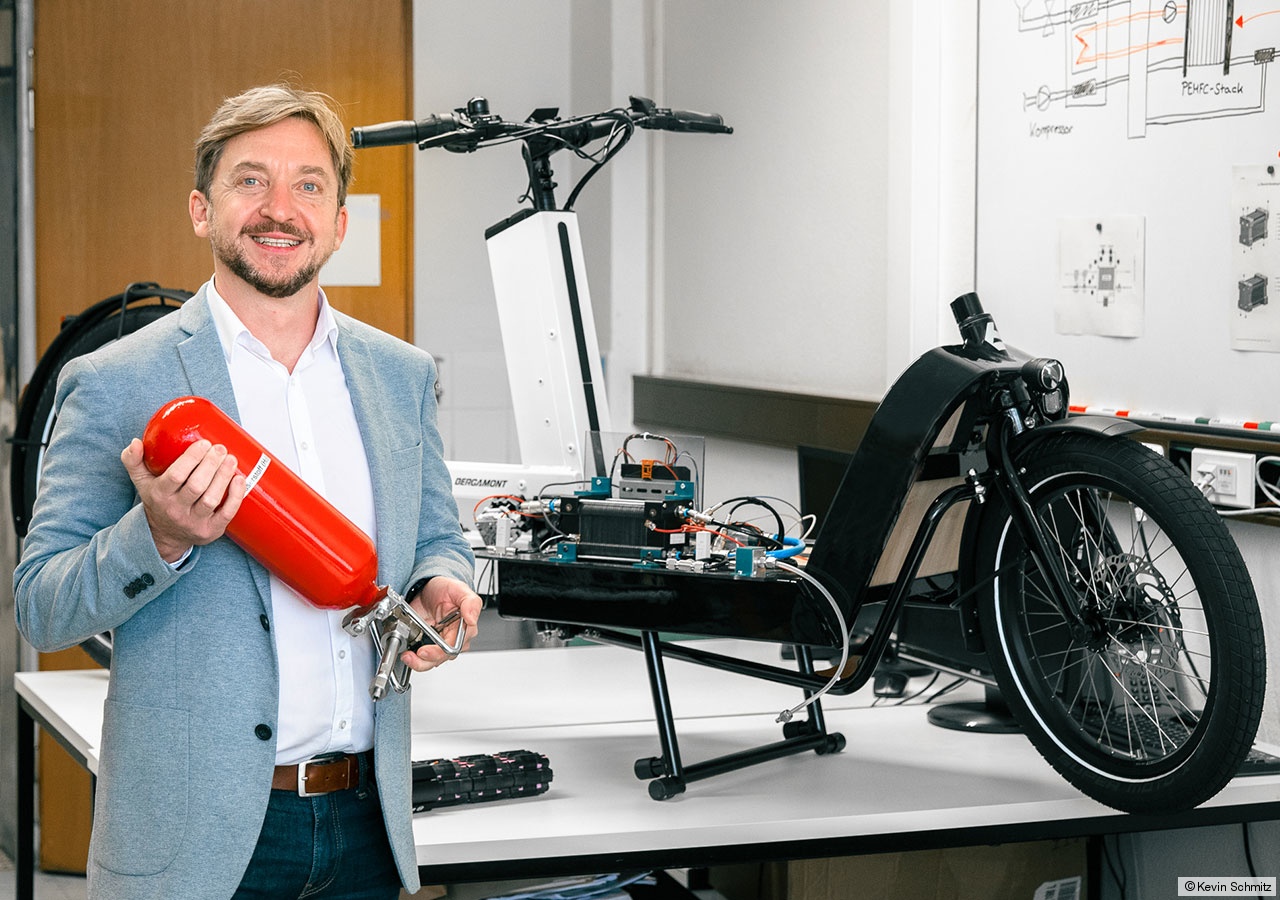

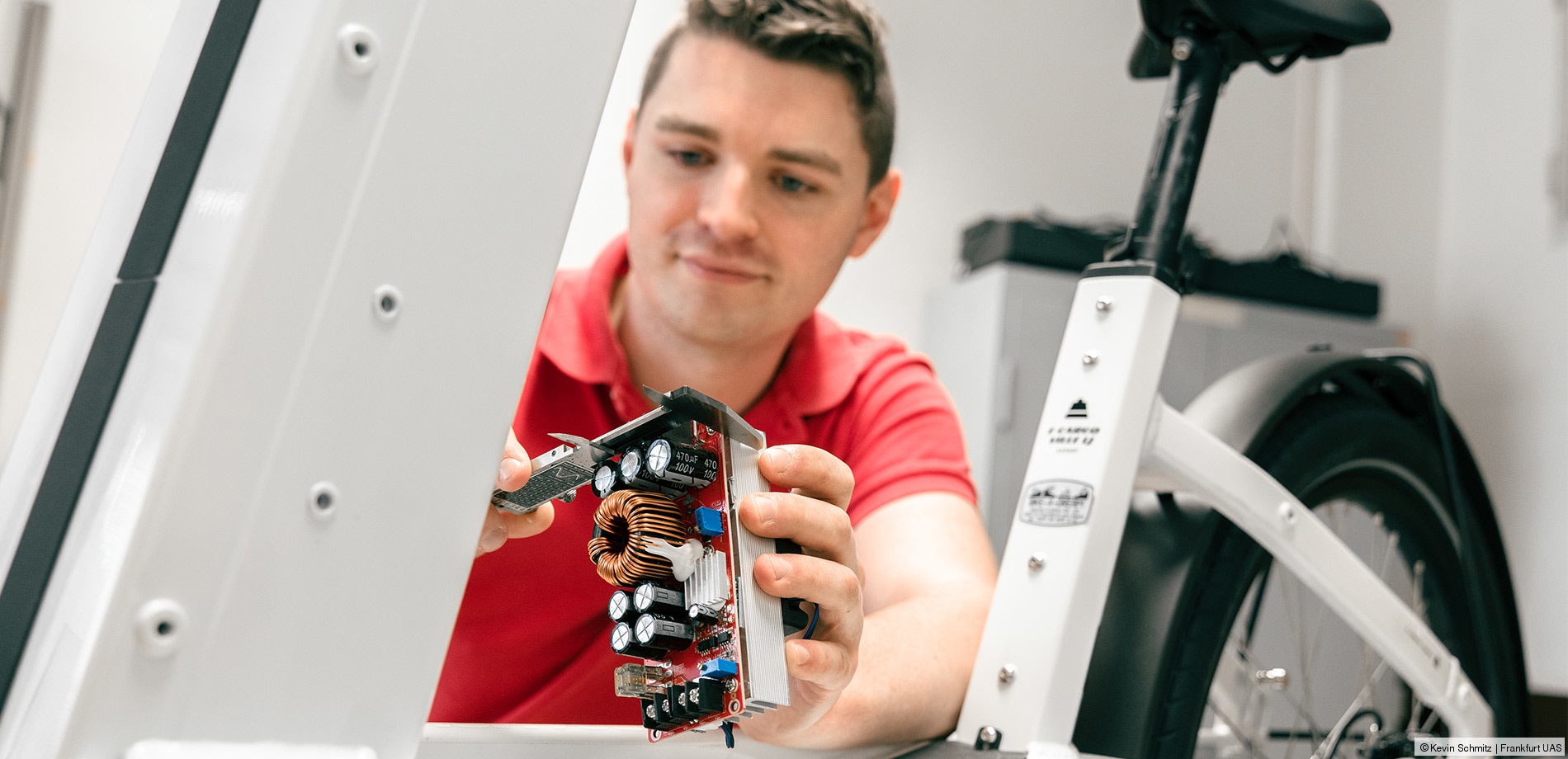

Fahrrad mit Brennstoffzellenantrieb

Mobilitätswende an der Frankfurt University of Applied Sciences!
Bei der Entwicklung eines Lastenfahrads mit Brennstoffzellenantrieb fließen alle Fäden der Mechatronik zusammen und repräsentieren Kow-how und Komplexität von ingenieurwissenschaftlichen Themen der heutigen Zeit. Das Vernetzen der Systeme und die theoretische Erprobung unter realen Bedingungen stellen hohe Anforderungen an Lehrende und Studierende. Dieses Forschungsgebiet ist nicht nur spannend und aktuell, sondern bietet auch weitreichende Möglichkeiten für eine innovative Zukunft.

Hocheffiziente alkalische Elektrolyse- und Brennstoffzellen

Die aktuell favorisierten PEM Elektrolyse- und Brennstoffzellen weisen zwar hohe Stromdichten auf, doch in den Elektroden müssen die teuren Edelmetalle Platin und Iridium eingesetzt werden und es lassen sich nur mittelsmäßig gute Wirkungsgrade erzielen.

Ein Forschungsschwerpunkt des Labors befasst sich daher mit der Entwicklung und Untersuchung von Membranen für alkalische Elektrolyten, die mit deutlich günstigere Nickel-Elektroden arbeiten. Ein alkalischer Membran-Elektrolyseur erzeugt auf diese Weise (bei kleinen Stromdichten) Wasserstoff mit über 100 Prozent Wirkungsgrad, wobei auch Wärme zur Gasproduktion umgesetzt wird. Eine reversiblen alkalischen Brennstoffzelle mit Gasdiffusionselektroden und Elektrolytspalt zeigt ebenfalls hohe Speicherwirkungsgrade auf. Ziel der Forschungsarbeiten ist es nun, die Leistungsdichten so zu steigern, dass eine hocheffiziente und wirtschaftliche Verwendung in technischen Anwendungen möglich ist.

Betrachtung von Nachhaltigkeit und Umweltverträglichkeit mithilfe des neuen Syntropie-Index

Hochwertige Energieformen wie Solarstrahlung oder elektrischer Strom haben die besondere Fähigkeit, höher geordnete Strukturen und damit die Basis für nachhaltiges Leben im Allgemeinen zu erschaffen. Mit dem neuen Syntropie-Index kann diese Antriebskraft auf moderne Systeme wie Gesellschaften oder Unternehmen angewandt und bewertet werden.

Nähere Informationen finden sich in diesem Fachartikel von Prof. Dr. Enno Wagner.

Die Brennstoffzelle als Thema im Studium

Erneuerbare Energien und Elektromobilität stellen ganz neue Anforderungen an die Ausbildung von angehenden Ingenieurinnen und Ingenieuren. Die reine mechanische Konstruktion des klassischen Fahrzeug- und Maschinenbaus tritt hierbei in den Hintergrund.

Elektronik und Informationstechnik, in Kombination mit Thermodynamik und Elektrochemie, ergeben neue Schnittmengen. Batterien und Brennstoffzellen bilden innovative technologische Schwerpunkte.

Mit dem Bachelor-Studiengang Mechatronik, dem Masterstudiengang  Mechatronik und Robotik sowie dem Wahlpflichtmodul Thermotronik der Brennstoffzelle bereiten wir die Studierenden optimal auf die Arbeitswelt von morgen vor.
